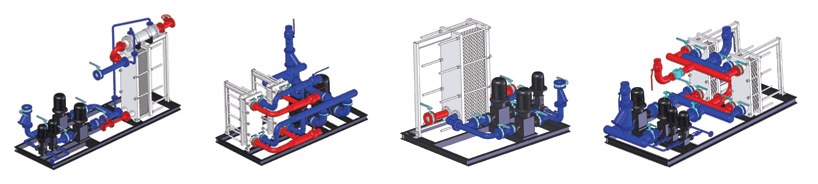

換熱機組
板式換熱機組是把一次網得到的熱量,自動連續的轉換為用戶需要的生活用水及采暖用水。即熱水(或蒸汽)從機組的一次側入口進入板式換熱器進行熱交換后,從機組一次側出口流出;二次側回水經過過濾器除去污垢后,通過二次側循環水泵進入板式換熱器進行熱交換,生產出用于采暖、空調或地板采暖等不同溫度的熱水,以滿足用戶的需求。
換熱機組功能(根據用戶需要可選擇)
1. 溫度調節控制:循環水流量不變,根據環境溫度變化自動調節供熱溫度,以使供熱量與系統負荷匹配,達到節省熱能的目的。
2. 流量調節控制:供熱溫度不變,根據環境溫度變化及供回水壓差自動調節循環水流量,以使供熱量與系統負荷匹配,達到節省電能的目的。
3. 補水壓力控制:由壓力傳感器依據測得的系統壓力,對照回水口徑定壓值來自動啟動、停止補水泵或調節補水泵轉速以穩定系統壓力,保證用熱安全、維持系統正常工作,壓力控制范圍根據設計要求確定。
4. 凝結水回收控制:由液位控制器根據水箱液面高低變化自動開、關凝結水泵將凝結水自動送回鍋爐房循環使用,減少軟化水及熱量的浪費,凝結水位控制范圍出廠時已經確定。
換熱機組的特點
1. 智能化控制,控制功能齊全,控制精度高,運行穩定可靠。
2. 機組根據環境溫度、一次及二次管網溫度、壓力等參數來調節熱源及熱水供給量,在系統運行中對熱能、電能有明顯的節約效果。
3. 系統組件可靠性高,換熱器為高效板式換熱器,主要智能元件均采用進口,運行穩定可靠,經久耐用。
4. 系統壓力、溫度或流量自動控制,智能化、自動化程度高、易于操作。
5. 可遠程監視,也可進行手動與自動的相互切換。
6. 無人職守型機組還可實現現場無需值班人員,由遠程直接監控。
7. 機組布局合理,結構緊湊,占地面積小,節省基建投資,安裝、維護方便,適用于各種供熱場合和供熱要求。
C1級換熱機組
控制功能:自動變頻定壓補水功能、自動排水泄壓、溫度控制。
具體配置:二次側回水管配置壓力傳感器、泄水電磁閥。二次側供水溫度傳感器,一次側電動調節閥。
顯示模式:現場就地控制器顯示的參數:二次側回水壓力、二次側泄水壓力。二次供水溫度。
控制模式:現場控制器根據二次側回水壓力自動控制補水泵變頻運行,恒定二次網系統壓力,超壓泄水。現場控制器根據二次側供水溫度傳感器控制一次側電動調節閥的開度調節一次側的流量從而改變二次側供水溫度。
C2級換熱機組
控制功能:溫度控制功能、變頻定壓補水功能、自動排水泄壓、變頻恒壓供水。
具體配置:一次側:電動調節閥。二次側:供水溫度傳感器、壓力變送器,回水壓力變送器、泄水電磁閥。
顯示模式:現場就地控制器顯示的參數:二次側供水溫度,壓力及回水壓力。
控制模式:現場控制器根據二次側供水溫度傳感器控制一次側電動調節閥的開度調節一次側的流量從而改變二次側供水溫度。根據二次側回水壓力,自動控制補水泵變頻運行,恒定二次網系統壓力,超壓泄水。采集二次供水壓力恒定二次側出口壓力。
C3級換熱機組
控制功能:溫度控制功能、室外溫度補償功能、補水泵變頻自動定壓補水控制、自動排水泄壓、循環泵變頻系統。
具體配置:一次側:電動調節閥、供水溫度傳感器、回水溫度傳感器、供水壓力變送器、回水壓力變送器。二次側:供水溫度傳感器、回水溫度傳感器、供水壓力變送器、回水壓力變送器、泄水電磁閥。室外溫度傳感器。
顯示模式:現場就地控制器顯示的參數:一次側進水溫度及回水溫度、一次側供水壓力及回水壓力、二次側供水溫度及回水溫度、二次供水壓力及回水壓力、室外溫度。具有通訊功能。
控制模式:現場控制器根據二次側供水溫度傳感器控制一次側電動調節閥的開度調節一次側的流量從而改變二次側供水溫度,也可以根據室外溫度曲線變化調節二次側的供水溫度。
根據二次側回水壓力,自動控制補水泵變頻運行,恒定二次網系統壓力,超壓泄水。采集二次供水壓力恒定二次側出口壓力,二次側回水壓力過低時停機保護循環泵,防止空轉把水泵電機燒毀。二次側壓力過高是停機保護用戶的外管網,防止壓力過高把地?zé)峁芑蚺瘹馄虮堋?br />
C4級換熱機組
控制功能:溫度控制功能、室外溫度補償功能、補水泵變頻自動定壓補水控制、自動排水泄壓、循環泵變頻系統、熱計量、補水流量計量。
具體配置:一次側:電動調節閥、供水溫度傳感器、回水溫度傳感器、供水壓力變送器、回水壓力變送器、流量傳感器。二次側:供水溫度傳感器、回水溫度傳感器、供水壓力變送器、回水壓力變送器、泄水電磁閥、補水流量傳感器。室外溫度傳感器。
顯示模式:現場就地控制器顯示的參數:一次側進水溫度及回水溫度、一次側供水壓力及回水壓力,一次網熱量或流量。二次側供水溫度及回水溫度、二次供水壓力及回水壓力、室外溫度、補水流量。具有通訊功能。
控制模式:現場控制器根據二次側供水溫度傳感器控制一次側電動調節閥的開度調節一次側的流量從而改變二次側供水溫度。也可以根據室外溫度曲線變化調節二次側的供水溫度。根據二次側回水壓力,自動控制補水泵變頻運行,恒定二次網系統壓力,超壓泄水。采集二次供水壓力恒定二次側出口壓力。二次側回水壓力過低時停機保護循環泵,防止空轉把水泵電機燒毀。二次側壓力過高是停機保護用戶的外管網,防止壓力過高把地?zé)峁芑蚺瘹馄虮堋Mㄟ^一次側的熱表可以知道一年累計使用的熱量是多少,和時時的順時流量。通過補水流量計可以知道每天外管網的失水量是多少,也可以累計全年的失水量。
