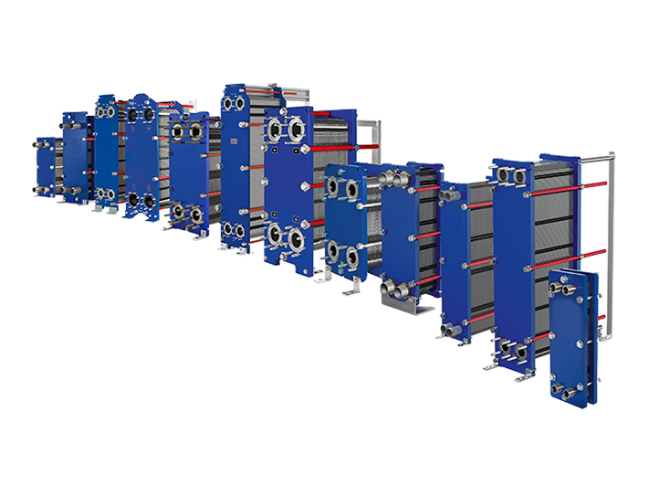

      可拆板式換熱器


      產品描述
      傳統可拆板式換熱器
      我們的傳統板式換熱器可靠的品質和高的熱效率使它們成為廣泛應用的解決方案。

      這對你來說意味著什么?
      我們與客戶緊密合作,專門開發板式換熱器。因?yàn)槲覀兞私馍a(chǎn)工藝背后的過程,所以每個解決方案都是定制的,并配置為適合您和您的業務。
      我們廣泛的板塊組合和模式選項確保我們總是有一個非常適合你的解決方案。我們的模式創造了理想的湍流流動,并充分利用了可用的壓力降。

      總是有效的選擇
      我們在可能的情況下設計單通道解決方案,因?yàn)樗鼈冞m合大多數工況。在頭部的所有連接上,你不需要斷開管道的熱交換器來執行檢查、清洗或服務。使用熱交換器進行快速和簡單的安裝和維護。
      以盡可能小的空間需求,低的能耗,以及高性能所需的板材數量減少,我們的換熱器是在明天的設計中設計的。

      特性和好處
      體驗一個單獨定制的解決方案的好處,它完全符合您的需求,降低您的能源消耗。
      高性能和低壓力的降低消除了系統的不必要的負擔,并優化了整個系統的性能。
      該設計的結果是一個緊湊的解決方案,它的占用空間很小,安裝簡單,維護方便。

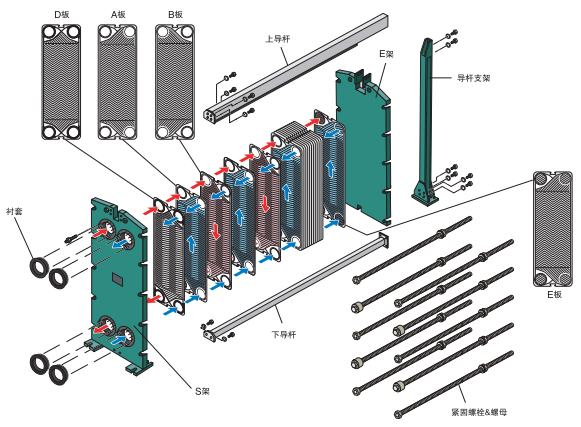

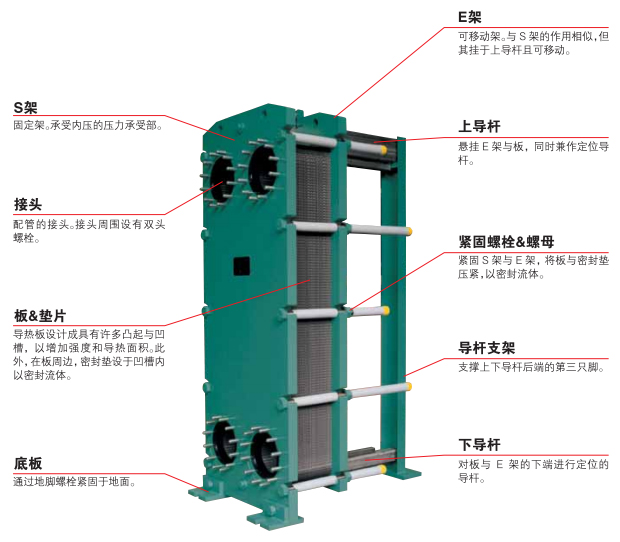

      基本結構
      導熱板是用抗腐蝕性的不銹鋼或鈦等沖壓成形的。每塊板上裝有一個密封墊片。這些板從導桿上懸掛下來,并在一個固定架和一個可移動架之間,用螺栓連接在一起。板之間固定的間隙使液體充分地流動。進出口接頭可安裝在固定架或移動架上。

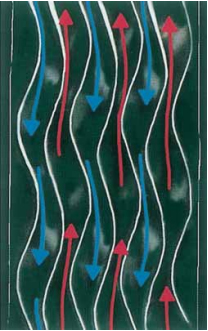

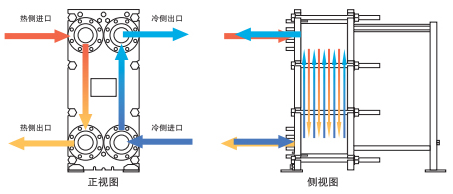

      流動通道
      導熱板分為A板和B板,在這些板之間形成了一個通道。高溫液體的低溫液體以相反方向交替流動進行熱交換。這樣,通過這些薄板,獲得了高導熱性能。將A板倒置時可用作B板。因此,對于許多系列來說,只需一種類型的板便可以用作A板或B板。

      導熱板
      每塊導熱板被加工成各種波紋形狀,以增強它的強度和導熱面積。此外,波紋能提高湍流,來提高導熱系數。導熱板在每個角上有通道孔。每塊板用一個裝入其外緣槽中的墊片加以密封。

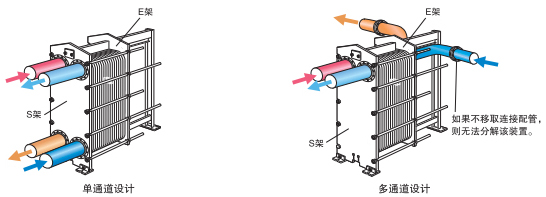

      通道設計
      在單通道設計中,所有接頭只安設于固定架一側,使配管施工更為簡便且提高了配置的靈活性。而在多通道設計中,接頭安設于S架(固定架)與E架(可移動架)兩側,因此需要移取并調整配管。
      標準型號廣泛的應用范圍
      容量范圍:0.1m3/h to 5000m3/h
      操作壓力:最高3.0MPaG
      操作溫度:最高180℃
      表面面積:0.18m2/套~2500m2/套
      板材料:
      不銹鋼:304SS、316SS、316LSS、317LSS和其它
      鈦:Ti、Pd-Ti
      鎳基和金:C-276、C-22、B、G和其它
      鎳:Ni
      其它材料:符合相關國際標準
      墊片材料:NBR、EPDM、RFPM 硅及TCG等

      高性能
      由于板上的波紋提供了高湍流,在水-水的熱交換中,整個導熱系數(U-值)能達到4000至9000W/(m2·℃)不等。這是板式熱交換器具有高導熱系數的原因之一。另外,這種高湍流還能防止在板表面形成水垢。


      進口、出口溫差的有效利用達到其極限
      板式熱交換器的結構能以非常高的導熱系數進行熱交換。因此,在完全逆流時,熱交換只需利用1℃或低于1℃的溫差。

      液體內部混合的預防
      經過特別考慮的墊片,能防止它直接受到液體侵蝕。此外,墊片為雙重密封式,以便在墊片變質而導致液體泄露時,能向交換器的外邊排放液體。


      傳熱能力、容量輕松改變
      根據處理容量的變化,可以通過擰松板的夾緊螺栓、增加或減少板的數量來增大或減小導熱表面面積。

      可用蒸汽作為熱源
      特殊成分的合成橡膠墊片的使用,可允許蒸汽作為熱源,即操作溫度范圍最高達180℃。

      所需的安裝面積更小
      輕量小巧的結構把所需的安裝空間以及重量分別減至多管式熱交換器的1/4和1/3。此外,輕及薄的導熱板,由于較少的液體儲存,所以便于安裝作業。
      當進行清洗時,在不需與主管路分離的情況下,可以把板拆下,而多管式為了管子的拆卸,還需要額外的空間。
