  • 寬流道板式換熱器

    發布日期:2020-08-31 0 字號:

      工作原理
      板式換熱器由一組金屬波紋板構成,其上帶有開孔,開孔形成液體流動的通道,熱量將在兩種液體之間傳遞。這組波紋板裝配在一塊固定的固定板和一塊可移動的壓緊板之間,并通過夾緊螺栓壓緊。這些板片上都裝有密封墊,密封墊對板間通道起密封作用并使液體流入相鄰通道。板片數由流量、液體的物理屬性和溫度變化確定。接頭可位于固定板和壓緊板中。對于多單元 PHE, 還可以位于連接板中。

      框架
      板片和壓緊板從上部承載桿懸吊下來,并通過下部導桿定位,它們都通過支柱固定。拉緊螺栓上安裝有端面軸承墊圈,以便拆裝設備??蚣芎椭е加锌烧{(diào)節支撐。一臺設備中可包含多段換熱器,它們通過帶有可互換接口的連接板隔開。

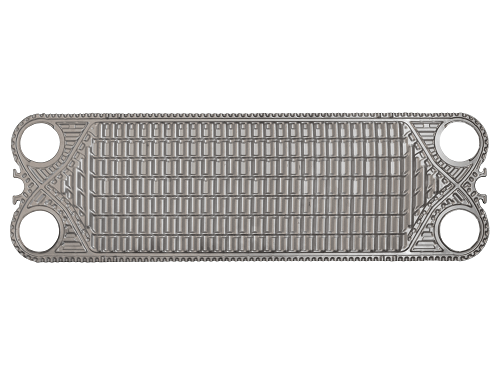

      Front 板片
      Front板片用于滿足食品加工方面的高要求。板片上具有較深的沖壓深度并且接觸點少,因而可以減少停機時間使設備的運行時間更長。分流區域可確保流體流經整個板片,適宜的接口直徑,允許板片采用正常工作時的流量進行原位清洗(CIP)。

      板組
      板片上的人字形波紋在板片之間形成通道,每張板片都支撐在相鄰板片上。它還可增強紊流,因此可進行高效傳熱。
      為在給定壓降時達到最佳的高傳熱高傳熱效率,我們可提供不同角度的人字紋。獨特的分流區域使流體流經板片的整個表面。通過阿法拉伐懸吊系統可輕松地將板片固定在框架中。此外,角邊的導向桿桿提供了穩固的板片組。這些板片是雙向的,允許形成平行流,這意味著只需要一種密封墊即可。

      板型
      Front 6、Front 8 和 Front 10。FrontLine 系列中的其他板片還有 WideStream和 Gemini  雙層板片。

      密封墊
      FrontLine 板片采用無膠 Clip-On 密封墊,即使在板片仍懸吊在框架中也可很容易地更換這些密封墊。
      密封墊材料的選擇考慮到了在與制藥和食品有關的設備中使用的安全性問題。

      標準材料
      板片
      不銹鋼 AISI 316 - 厚度為 0.7 mm
      鈦- 厚度為 0.9 mm

      密封墊
      高溫丁腈橡膠 FDA。承插型設計。

      框架
      框架和壓緊板均由不銹鋼制成或鍍有不銹鋼。所有過流部件的材質均為耐酸不銹鋼。其他表面由多種不銹鋼等級。緊固螺栓上的可移動螺母由鍍鉻黃銅制成。

      技術數據
      機械設計壓力/溫度
      FRM/RM - 7 bar/150°C,符合歐洲壓力容器安全規范(PED),可能帶有 CE 標志,具體取決于設計條件。

      接口
      DIN、SMS、Tri-CLAMP、B.S./RJT 和 IDF/ISO 外螺紋部件。根據客戶要求提供其他標準接口。
      板片
      Front 6 WideStreamFront 8 WideStream

      板型平行平行
      表面積 m20.180.38
      總體尺寸mm1000 x 2501250 x 375
      端口尺寸mm5580
      厚度mm0.7/0.90.7/0.9
      尺寸(以 mm 為單位測量)
      尺寸Front 6 WideStreamFront 8 WideStream
      B370500
      C129220
      D8591095
      E14201850
      F400500
      J520670
      K1000-25001400-3800

      總長隨板片數和連接板數而變化。建議,設備周圍的維修空間:各側及框架首端 1.5 米。
      接口Front 6 WideStreamFront 8 WideStream
      直徑mm5176
      流量 l/hFront6Front8
      巴氏滅菌15.00035.000
      加熱/冷卻15.00035.000
      水30.00075.000
